मिलिंग मशीन क्या है?- Milling machine in hindi

दोस्तों आज हम जानेंगे मिलिंग मशीन क्या है। मिलिंग मशीन कितने प्रकार की होती है। मिलिंग मशीन का उपयोग क्या है। मिलिंग मशीन की कीमत क्या होती है। मिलिंग मशीन के पार्ट। मिलिंग मशीन से कौन कौन सी ऑपरेशन्स होती है। मिलिंग मशीन के बारे में बहुत कुछ पढ़ेंगे।

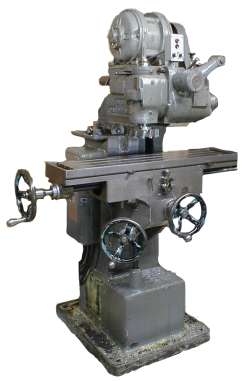

मिलिंग मशीन क्या है?

यह मिलिंग मशीन एक ऐसी मशीन है जो की मुख्य रूप से मैटल उद्योग में इस्तेमाल किया जाता है। मिलिंग मशीन से धातु, लकड़ी और कई कढोर मैटेरियल को आकृति देने के लिए बनाया गया है| पहले से ही बनी हुई आकृति को अनुलंब और छैतिज बनाने के लिए ऑटोमेटिक मिलिंग मशीन का उपयोग किया जाता है।

एक मशीन टूल जिसमें एक क्षैतिज आर्बर या वर्टिकल स्पिंडल एक क्षैतिज तालिका के ऊपर एक कटिंग टूल को घुमाता है, जिसका उपयोग वर्कपीस को स्थानांतरित करने के लिए किया जाता है।

मिलिंग मशीन का इतिहास

माना जाता है कि मिलिंग मशीन 17 वीं शताब्दी में अस्तित्व में आई थी। उस समय घड़ी बनाने वालों द्वारा इसका उपयोग किया जाता था। फिर 18वीं सदी में संयुक्त राज्य अमेरिका में एक ऐसी मशीन का इस्तेमाल किया गया जो लेथ मशीन के समान थी लेकिन इस मशीन में, काटने के उपकरण को घुमाने के लिए उपयोग किया जाता है और वर्कपीस स्थिर रहने के लिए उपयोग करता है। यह मिलिंग मशीन का बेहतर विकसित रूप था। आविष्कारक का नाम: एली व्हिटनी ने वर्ष 1818 में मिलिंग मशीन का आविष्कार किया था।

मिलिंग मशीनों का उपयोग बंदूक के पुर्जे बनाने के लिए किया जाता था। मस्कट के प्रोडक्शन के लिए एली व्हिटनी को सरकार की ओर से बड़ा ऑर्डर मिला है।

बाद में उन्होंने एक अर्ध-स्वचालित मिलिंग मशीन विकसित की जिसने उत्पादन को और बढ़ाया। उसने मशीन में एक कटर भी जोड़ा। अब, ये मशीनें कई ऑपरेशन कर सकती हैं। धीरे-धीरे समय के साथ अब हमारे पास मिलिंग मशीन का सबसे उन्नत रूप है जो सीएनसी मिलिंग मशीन है। यह बहुत सटीक है और इसकी उच्च उत्पादन गति है।

मिलिंग मशीन की कीमत

मिलिंग मशीन की कीमत लगभग बीस लाख से पचास लाख तक हो सकती है। ये मशीन की छमता और दछता पर निर्भर करता है।

मिलिंग मशीन के पार्ट्स

मिलिंग मशीन में ये कुछ मुख्य भाग होते हैं। जो नीचे दिए गए हैं।

• आधार
• कॉलम
• “की”
• सैडल
• टेबल
• ओवर-आर्म
• धुरी या आर्बर
• आर्बर सपोर्ट
• मिलिंग हेड

मिलिंग मशीन की कार्य

मिलिंग मशीन में कई ऑपरेशन किये जाते हैं। मिलिंग मशीन के प्रक्रियाएं या कार्य कुछ इस प्रकार हैं।

• प्लेन मिलिंग या स्लैब मिलिंग ऑपरेशन
• अप और डाउन मिलिंग ऑपरेशन
• फेस मिलिंग ऑपरेशन
• इंड मिलिंग ऑपरेशन
• गैंग मिलिंग ऑपरेशन
• स्ट्रैडल मिलिंग ऑपरेशन
• ग्रूव मिलिंग ऑपरेशन
• गियर मिलिंग ऑपरेशन
• साइड मिलिंग ऑपरेशन
• टी-स्लॉट मिलिंग ऑपरेशन

प्लेन मिलिंग या स्लैब मिलिंग ऑपरेशन

प्लेन या स्लैब मिलिंग एक ऐसी प्रक्रिया है जिसमें प्लेन, हॉरिजॉन्टल या फ्लैट सतहों का उत्पादन किया जाता है, जो कटर के रोटेशन की धुरी के समानांतर होते हैं। स्लैब मिलिंग ऑपरेशन करने के लिए एक पेरिफेरल मिल क्यूटर का उपयोग किया जाता है।

अप मिलिंग और डाउन मिलिंग

अप मिलिंग मिलिंग ऑपरेशन की एक विधि है जिसमें कटर और वर्कपीस दोनों विपरीत दिशा में चलते हैं। डाउन मिलिंग मिलिंग ऑपरेशन की एक विधि है जिसमें कटर के घूमने की दिशा कार्य फ़ीड की दिशा के साथ मेल खाती है।

चिप की मोटाई शुरुआत में न्यूनतम और अप-मिलिंग के मामले में अंत में अधिकतम होगी। जबकि, चिप की मोटाई शुरुआत में अधिक और अंत में डाउन-मिलिंग के मामले में कम होगी। अप-मिलिंग की तुलना में डाउन-मिलिंग के मामले में टूल लाइफ विल अधिक है।

अप-मिलिंग विधि की तुलना में डाउन-मिलिंग के मामले में सतह की फिनिशिंग अधिक होगी जिसके कारण उद्योगों में फिनिशिंग कार्यों के लिए डाउन-मिलिंग विधि का उपयोग किया जाता है। डाउन-मिलिंग प्रक्रिया की तुलना में अप-मिलिंग के मामले में सटीकता अधिक होगी क्योंकि अप-मिलिंग में वर्कपीस को टेबल के खिलाफ खींचा जाता है, इसलिए फास्टनरों में तनाव होगा और हम जानते हैं कि तनाव के तहत बैकलैश त्रुटि नहीं होगी कोई भी प्रभाव जो अंततः अप-मिलिंग में बेहतर सटीकता का परिणाम देता है।

फेस मिलिंग ऑपरेशन

यह एक प्रकार का मिलिंग ऑपरेशन है जिसमें सामग्री की परत को सामग्री के चेहरे से हटा दिया जाता है। फेस मिलिंग ऑपरेशन करने के लिए एंड मिलिंग कटर को प्राथमिकता दी जाती है।

फेस मिलिंग ऑपरेशन में काटने के लिए दांत परिधि और कटर के चेहरे दोनों पर मौजूद होते हैं। कटर के रोटेशन की धुरी काम की सतह के लंबवत है। फेस मिलिंग में अधिकांश कटिंग दांतों के परिधि भागों द्वारा की जाती है, चेहरे का भाग क्रिया को पूरा करने में मदद करता है।

अंत मिलिंग ऑपरेशन

एंड मिलिंग स्लैब मिलिंग और फेस-मिलिंग ऑपरेशन का संयोजन है और वर्कपीस में स्लॉट बनाने के लिए उपयोग किया जाता है और ज्यादातर जटिल प्रोफाइल को संभालने के लिए उपयोग किया जाता है।

गैंग मिलिंग ऑपरेशन

गैंग मिलिंग एक प्रकार का मिलिंग ऑपरेशन है जिसमें वर्कपीस पर वांछित आकार का उत्पादन करने के लिए एक ही आर्बर पर कई कटर लगाए जाते हैं।

स्ट्रैडल मिलिंग ऑपरेशन

स्ट्रैडल एक प्रकार की मिलिंग प्रक्रिया है जिसमें दो सतहों पर एक साथ मिलिंग की जाती है। टी-स्लॉट मिलिंग स्ट्रैडल मिलिंग का एक अनूठा उदाहरण है।

मिलिंग मशीन के लाभ

मिलिंग मशीन के विभिन्न लाभ कुछ इस प्रकार हैं।

• तीव्र गति
• बेहतर सतह खत्म
• उत्पादकता में वृद्धि
• उच्च सटिकता

मिलिंग मशीन के प्रकार

मिलिंग मशीनिंग संचालन के दो मुख्य विन्यास मिलिंग मशीन के प्रकार हैं। ये वर्टिकल मिल और हॉरिजॉन्टल मिल हैं। उनकी आगे चर्चा नीचे की गई है।

वर्टिकल मिलिंग मशीन

ऊर्ध्वाधर मिल में एक लंबवत व्यवस्थित धुरी होती है और एक ही धुरी पर रहकर घूमती है। स्पिंडल को बढ़ाया भी जा सकता है और ड्रिलिंग और कटिंग जैसे कार्य भी किए जा सकते हैं। वर्टिकल मिल को दो और श्रेणियां भी मिली हैं।

बुर्ज मिल और बेड मिल।

बुर्ज मिल में एक टेबल होती है जो सामग्री को काटने के लिए लंबवत और स्पिंडल अक्ष के समानांतर चलती है। हालांकि, धुरी स्थिर है। इसके साथ घुटने को हिलाकर और क्विल को नीचे या ऊपर उठाकर काटने की दो विधियाँ की जा सकती हैं।

दूसरी बेड मिल है जिसमें टेबल स्पिंडल की धुरी के लंबवत चलती है और स्पिंडल अपनी धुरी के समानांतर चलती है।

क्षैतिज मिलिंग मशीन

हॉरिजॉन्टल मिल भी इसी तरह का कटर है लेकिन उनके कटर हॉरिजॉन्टल आर्बर पर रखे गए हैं। बहुत सी क्षैतिज मिलों में रोटरी टेबल लगी होती हैं जो विभिन्न कोणों में मिलिंग में मदद करती हैं। इन सारणियों को सार्वत्रिक सारणी कहते हैं। इसके अलावा वर्टिकल मिल में इस्तेमाल होने वाले सभी टूल्स का इस्तेमाल हॉरिजॉन्टल मिल में भी किया जा सकता है।

FAQ

निष्कर्ष

दोस्तों आज हमनें जाना मिलिंग मशीन क्या है। मिलिंग मशीन कितने प्रकार की होती है। मिलिंग मशीन का उपयोग क्या है। मिलिंग मशीन की कीमत क्या होती है। मिलिंग मशीन के पार्ट। मिलिंग मशीन से कौन कौन सी ऑपरेशन्स होती है। मिलिंग मशीन के बारे में बहुत कुछ पढ़ें। आपको यह पोस्ट कैसी लगी कमेंट करके जरूर बताये। धन्यवाद।
