बियरिंग के प्रकार?-Types of Bearings in Hindi

दोस्तों आज हम, बियरिंग के प्रकार? के बारे में जानेंगे। बियरिंग के प्रकार? कितने होते हैं और कहाँ उपयोग किये जाते हैं।

बियरिंग के प्रकार?आपने अपनी साइकिल में बियरिंग्स तो देखी होंगी, लेकिन क्या आपने कभी उनके कार्य या बियरिंग के प्रकारों के बारे में सोचा है? ज्यादातर बार, “नहीं”। चिंता न करें, क्योंकि इस लेख में हम सभी प्रकार के बियरिंग के बारे में जानेंगे। तो चलिए ज्यादा समय ना लेते हुए शुरू करते हैं।

बियरिंग के प्रकार?

सबसे पहले, आइए हम बियरिंग के कार्य और अर्थ पर एक नज़र डालें। बियरिंग का क्या मतलब है? बियरिंग एक मशीनी तत्व है जो आवश्यक गति प्राप्त करने के लिए दो गतिमान भागों के बीच घर्षण को कम करने का कार्य करता है। बियरिंग शब्द की व्युत्पत्ति इसकी प्रक्रिया से हुई है। दो घूर्णन भागों के बीच घर्षण को कम करने के अलावा, बियरिंग थ्रस्ट के साथ-साथ रेडियल लोड को भी सपोर्ट करने की भूमिका निभाते हैं।

अब, हम आगे बढ़ते हैं और नीचे छह मुख्य प्रकार के बियरिंग देखते हैं।

  1. प्लेन बियरिंग (Plain bearing)
  2. रोलिंग एलिमेंट बियरिंग (Rolling element bearing)
  3. मैगनेटिक बियरिंग (Magnetic bearing)
  4. फ्लयूड बियरिंग (Fluid bearing)
  5. गहना बियरिंग (Jewel bearing)
  6. फ्लेक्सोर बियरिंग (Flexure bearing)

1. प्लेन बियरिंग

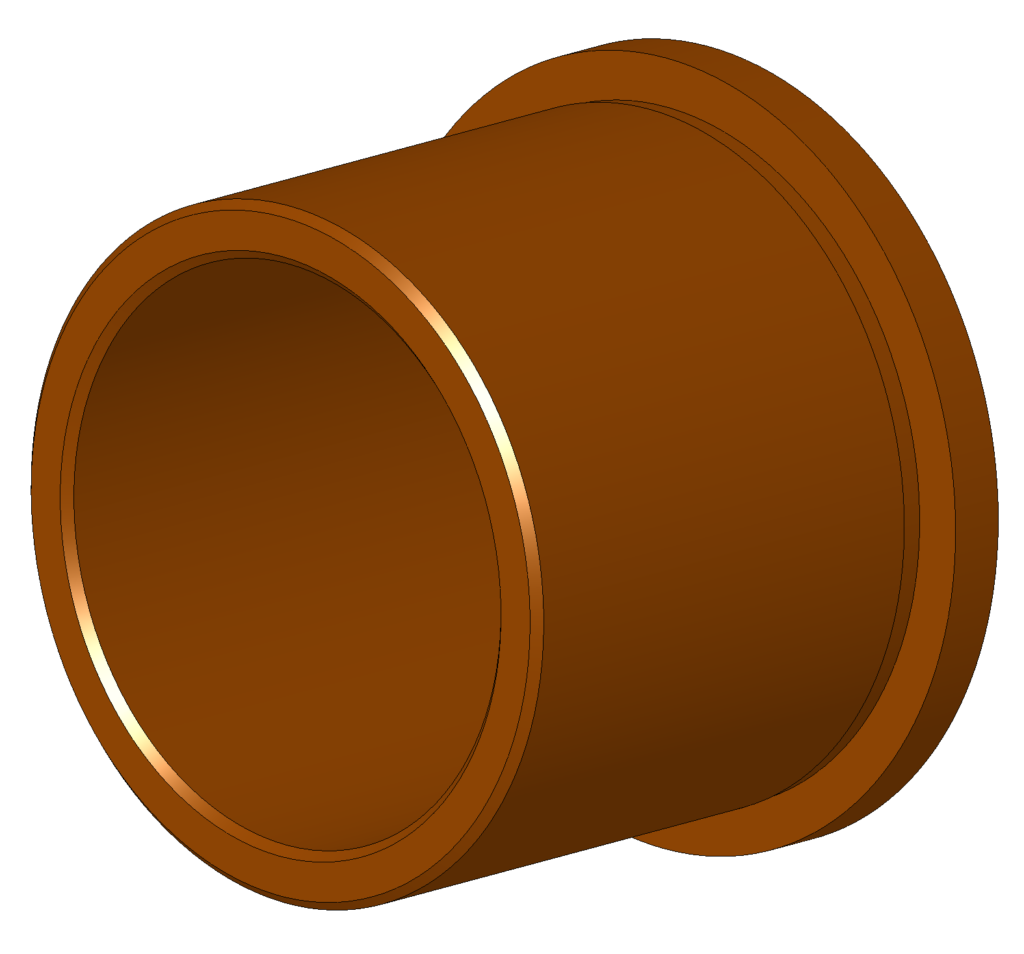

प्लेन बियरिंग सबसे आसान प्रकार का बियरिंग है। और इसे अक्सर स्लाइडिंग बियरिंग या स्लाइड बियरिंग कहा जाता है। इस बियरिंग की प्रमुख विशेषता यह है कि इसमें केवल बियरिंग वाली सतह होती है और कोई रोलिंग तत्व नहीं होता है। आप एक छेद में घूमने वाले शाफ्ट को एक प्लेन बियरिंग के रूप में मान सकते हैं। पिलो ब्लॉक, स्टफिंग बॉक्स और रिंग ऑइलर अतिरिक्त तत्व हैं जो प्लेन बियरिंग के दौरान आवश्यक होते हैं।

प्लेन बियरिंग

प्लेन बियरिंग में निम्नलिखित अन्य उप-प्रकार होते हैं। झाड़ी अभिन्न दो टुकड़े सादे बियरिंग्स के निर्माण के लिए प्रयुक्त सामग्री।

प्लेन बेयरिंग का उत्पादन करते समय, इसकी सामग्री के बारे में निम्नलिखित बातों पर विचार किया जाना चाहिए।

  • बियरिंग सामग्री टिकाऊ होने के साथ-साथ जंग के लिए प्रतिरोधी होनी चाहिए।
  • बियरिंग सामग्री को उच्च तापमान पर प्रतिरोध करने में सक्षम होना चाहिए।

2. रोलिंग एलिमेंट बियरिंग

यह बियरिंग का प्रकार है जिसमें एलिमेंट के अंदर रोलिंग तत्वों को रखकर भार किया जाता है। एलिमेंट और कुछ नहीं बल्कि दो बियरिंग वाले छल्ले हैं। आम तौर पर, पांच रोलिंग तत्व जैसे बेलनाकार रोलर, सुई रोलर्स, गोलाकार रोलर्स, पतला रोलर्स, और गेंदों को रोलिंग तत्व बियरिंग में रोलिंग तत्वों के रूप में उपयोग किया जाता है।

रोलिंग एलिमेंट बियरिंग दो प्रकार के होते हैं।

  • बाल बियरिंग
  • रोलर बियरिंग

बॉल बियरिंग

बॉल बियरिंग में रेस के बीच गैप बॉल की मदद से रखा जाता है। बॉल बियरिंग की चौड़ाई हमेशा इस्तेमाल की गई बॉल के व्यास से कम होती है।

बॉल बेयरिंग के प्रकार-

बॉल बियरिंग में फिर से लोड के साथ-साथ ग्रूव कट के निम्न प्रकार के होते हैं।

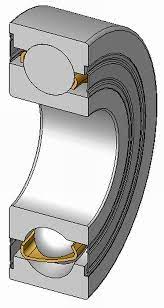

(i) सिंगल रॉ बॉल बियरिंग

नाम के अनुसार, इसमें बियरिंग वाली गेंदों को एक समान तरीके से एक पंक्ति में व्यवस्थित किया जाता है।

सिंगल रॉ बॉल बियरिंग

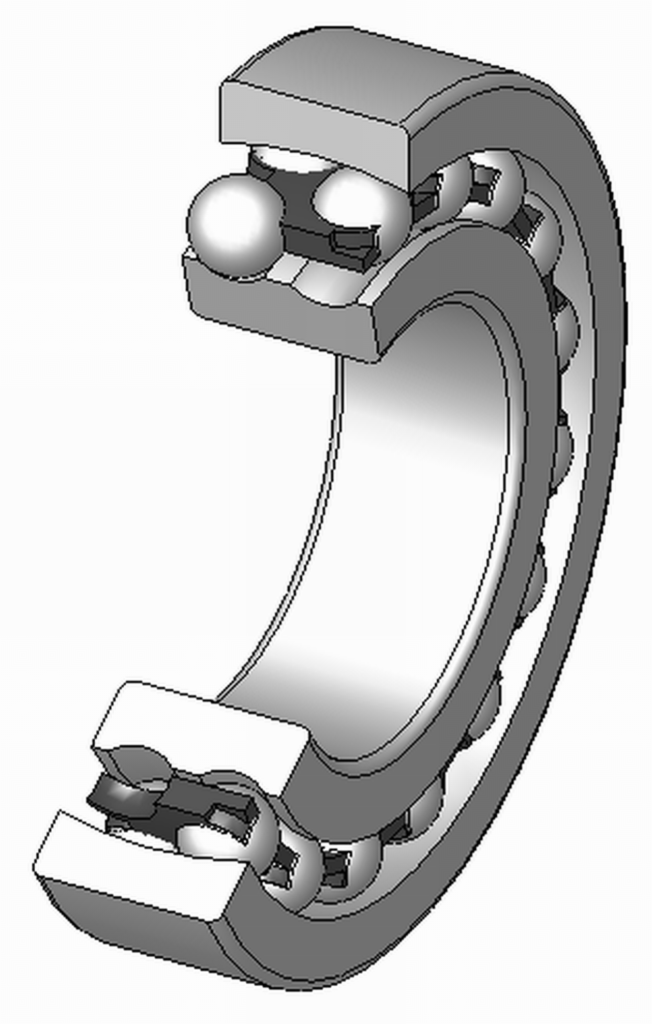

(ii) डबल रॉ बॉल बियरिंग

डबल रॉ बॉल बियरिंग

उनके पास एक विशिष्ट तरीके से व्यवस्थित गेंदों की दो पंक्तियाँ हैं, और उनके पास दो खांचे कटे हुए होते हैं।

(iii) एंगुलर कॉन्टेक्ट बॉल बियरिंग

इस तरह के बियरिंग कोणीय और साथ ही अक्षीय भार को सहन करने के लिए डिज़ाइन किए गए हैं।

(iv) थ्रस्ट बॉल बियरिंग

थ्रस्ट बॉल बियरिंग

थ्रस्ट बॉल बियरिंग का उपयोग किया जाता है, यदि आपको वर्टिकल थ्रस्ट लोड को संभालना है। कभी-कभी इस बियरिंग से हॉरिजॉन्टल थ्रस्ट लोड को भी ऑपरेट किया जा सकता है।

(v) सेल्फ अलाइंग बॉल बियरिंग

नीचे दी गई छवि इस बियरिंग को दिखाती है। वे जर्नल लोड का सामना वहन करने में सक्षम हैं।

सेल्फ अलाइंग बॉल बियरिंग

रोलर बियरिंग

रोलर बियरिंग में बॉल बियरिंग की तुलना में अधिक भार वहन क्षमता होती है। स्नेहक की अनुपस्थिति के मामले में इन बियरिंगों में विफलता की उच्च संभावना है।

रोलर बियरिंग को उनमें प्रयुक्त रोलर के प्रकार के आधार पर विभिन्न प्रकारों में विभाजित किया जाता है।

रोलर बियरिंग्स के प्रकार

(i) सिलेंड्रिकल रोलर बियरिंग

इस बियरिंग प्रकार में, एक सिलेंडर का उपयोग किया जाता है, और इसका व्यास इसकी लंबाई से अधिक होता है।

सिलेंड्रिकल रोलर बियरिंग

(ii) गियर बियरिंग

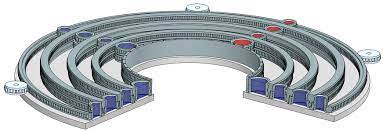

इस बियरिंग में अण्डाकार गियर की तरह एक व्यवस्था होती है, और इस बियरिंग में छोटे सैटेलाइट गियर मौजूद होते हैं। जो बियरिंग के केंद्र के चारों ओर अपनी परिक्रमा करते हैं। ये बियरिंग दक्षता बढ़ाने के साथ-साथ फिसलने वाले घर्षण को भी कम करते हैं। गियर बियरिंग्स का निर्माण करना काफी चुनौतीपूर्ण है।

गियर बियरिंग

(iii) स्पेरिकल रोलर बियरिंग

स्पेरिकल रोलर बियरिंग में एक आंतरिक रिंग, बाहरी रिंग, पिंजरे, गोलाकार रोलर्स आदि होते हैं। बड़ी कंपनियां इस बियरिंग का निर्माण करती हैं। और इसका उपयोग गियरबॉक्स, पंप, विंड टर्बाइन, ड्रिलिंग मशीन और खनन में किया जाता है।

स्पेरिकल रोलर बियरिंग

(iv) निडिल रोलर बियरिंग

एक निडिल रोलर बियरिंग लंबे, पतले बेलनाकार रोलर्स से बना होता है। और इसमें सुइयों की तरह आकार होता है। रन के संपर्क में बड़े सतह क्षेत्र के कारण, वे एक बड़े भार का सामना वहन कर सकते हैं। पंपों, कंप्रेशर्स में हम निडिल रोलर बियरिंग का अनुप्रयोग पाते हैं।

निडिल रोलर बियरिंग

(v) CARB टॉरॉयडल रोलर बियरिंग

MangusKellstrom ने 1995 में CARB बियरिंग का आविष्कार किया था । इस CARB टॉरॉयडल रोलर बियरिंग की प्रमुख विशेषता यह है कि इसकी वक्रता त्रिज्या इसके संभावित गोलाकार त्रिज्या से बहुत बड़ी है।

3. गहना बियरिंग

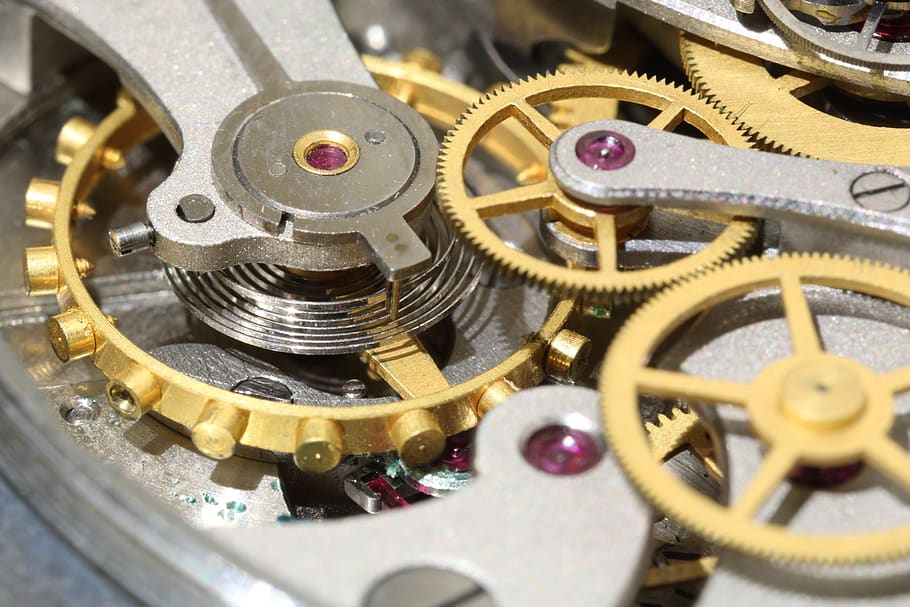

गहना बियरिंग की मुख्य विशेषता यह है कि धातु की धुरी को एक गहना-पंक्तिबद्ध धुरी छेद में बदल दिया जाता है। गहना बियरिंगों के लाभों में छोटे वजन के साथ-साथ आकार, कम घर्षण और बिना किसी स्नेहन के काम करने की उनकी क्षमता होती है। यदि दिया गया भार अक्षीय नहीं है, तो गहना बियरिंग का उपयोग करना उचित नहीं है। ये बियरिंग नीलम या सिंथेटिक माणिक से बने होते हैं। उनका आकार 10 मिमी तक बढ़ाया जा सकता है और वे 500 ग्राम वजन संभालते हैं।

गहना बियरिंग

गहना बियरिंग के अनुप्रयोग –

  • ज्वेल बियरिंग का उपयोग यांत्रिक घड़ियों में किया जाता है।
  • वे जाइरोस्कोप, गैल्वेनोमीटर, टर्बाइन फ्लो मीटर, डायल इंडिकेटर्स आदि जैसे उपकरणों को मापने में भी अपनी भूमिका निभाते हैं।

4. द्रव बियरिंग

फ्लुइड बियरिंग एक विशेष प्रकार का बियरिंग है। जिसमें कोई फिसलने वाला घर्षण, घिसाव या कोई कंपन नहीं होता है।

द्रव बियरिंग में दो प्रकार के हाइड्रोस्टैटिक और हाइड्रोडायनामिक होते हैं।

(i) हाइड्रोडायनामिक द्रव बियरिंग

यह बियरिंग शाफ्ट के उस भाग पर निर्भर करता है जो द्रव पर टिका होता है ताकि उसकी सतहों के बीच द्रव पर दबाव डाला जा सके। इस प्रकार के बियरिंग का उपयोग आमतौर पर इलेक्ट्रिक मोटर्स, हाइड्रोइलेक्ट्रिक जनरेटर, कूलिंग पंप आदि में किया जाता है।

(ii) हाइड्रोस्टेटिक द्रव बियरिंग

हाइड्रोस्टेटिक द्रव बियरिंग की महत्वपूर्ण विशेषता यह है कि वे कम गति पर भारी भार को संभाल सकते हैं। वे अधिक टिकाऊ बियरिंग हैं, और इसलिए, उनके पास लंबा जीवन है। एक और फायदा यह है कि वे बहुत कम घर्षण देते हैं।

5. मैगनेटिक बियरिंग

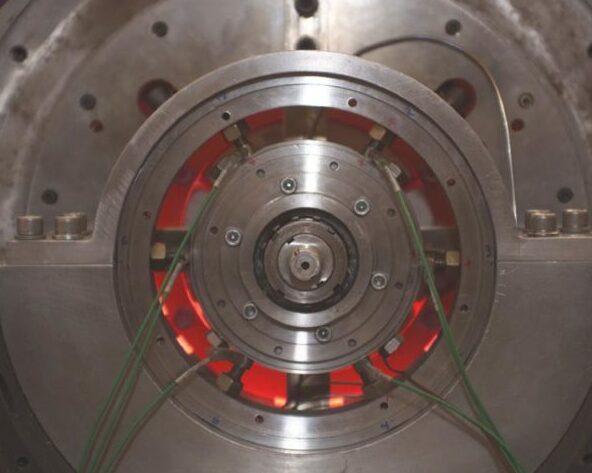

मैगनेटिक बियरिंग में, भार का समर्थन करने के लिए चुंबकीय उत्तोलन की घटना का उपयोग किया जाता है। कंप्रेसर, टर्बाइन, पंप, मोटर, साथ ही जनरेटर, चुंबकीय बीयरिंग का उपयोग करते हैं। आजकल, कृत्रिम दिलों में इनका अत्यधिक उपयोग किया जाता है। सिंक्रोनस मैगनेटिक बियरिंग्स, वौकेशा मैगनेटिक बियरिंग्स, बड़ी कंपनियां मैगनेटिक बियरिंग का निर्माण करती हैं। चुंबकीय बियरिंगों का भविष्य का दायरा बहुत उज्ज्वल है क्योंकि वर्तमान में इन बियरिंगों पर बहुत सारे शोध और प्रयोग चल रहे हैं। ऐसे बियरिंग का मुख्य दायरा चुंबकीय उत्तोलन ट्रेनों के क्षेत्र में है। चुंबकीय बियरिंग दो प्रकार के होते हैं- सक्रिय चुंबकीय बियरिंग और निष्क्रिय चुंबकीय बियरिंग।

मैगनेटिक बियरिंग

चुंबकीय बियरिंग के निम्नलिखित लाभ हैं-

  • वे बहुत कम घर्षण देते हैं चुंबकीय बियरिंग का उपयोग निर्वात में किया जाता है।
  • और वे बिना किसी स्नेहन के काम कर सकते हैं।

6. फ्लेक्सर बियरिंग

फ्लेक्सर बियरिंग में, एक लचीले तत्व का निर्माण इस तरह से किया जाता है कि यह स्वतंत्रता की विशिष्ट डिग्री में उपयुक्त हो। फ्लेक्सर बियरिंग फायदेमंद होते हैं क्योंकि वे सरल, सस्ते होते हैं। और कम घर्षण प्रदर्शित करते हैं। उनके पास काफी सीमित अनुप्रयोग हैं।

निष्कर्ष

दोस्तों आज हमने, बियरिंग के प्रकार? के बारे में जाना। तो, इस लेख में, हमने छह प्रकार के बीयरिंगों को कवर किया है। हमें उम्मीद है कि आपको इस लेख के अंदर एक शुद्ध मूल्य और ज्ञान मिला है। इस लेख को पढ़ने के लिए धन्यवाद और इस लेख को अधिक से अधिक शेयर करना न भूलें!
