मशीनों के विभिन्न अवयवों को प्रायः नट बोल्ट के द्वारा जोड़ा जाता है। ये बोल्ट अक्सर खट्भुजाकर Hexagonal या कभी चौकोर Square होते हैं। यह नट या बोल्ट अपने आप खुल नहीं सकते और अपने आप बंद भी नहीं हो सकते हैं, उनके लिए स्पैनर spanner या रिंग का इस्तेमाल किया जाता है खोलने या बंद करने के लिए। स्पैनर की सहायता से ही नट बोल्ट को खुला या बंद किया जाता है। स्पैनर का मुंह नेट में सेट करने के पश्चात इसके हैंडल पर बल लगाने से लिवरेज के सिद्धांत से नट पर पर्याप्त दबाव बन जाता है। अधिक बल लगाने के लिए कभी भी हैमर या पाइप का सहारा नहीं लेना चाहिए।

स्पैनर को अन्य नामों से भी जाना जाता है जैसे – रिंच, पाना, चाबी आदि। स्पैनर वैनेडियम स्टील से फोर्ज करके बनाए जाते हैं, उसके पश्चात हीट ट्रीटमेंट द्वारा हार्ड तथा टैम्पर कर लिया जाता है। वर्कप्लेस में विभिन्न तरह के तथा कई प्रकार के स्पैनर प्रयोग किए जाते हैं जो कि निम्नलिखित हैं :-

1. ओपन एंडेड स्पैनर open ended spanner
   1. सिंगल एंडेड ओपन स्पैनर single ended open spanner
   2. डबल एंडेड ओपन स्पैनर double ended open spanner
2. क्लोज्ड एंडेड स्पैनर closed ended spanner
3. कंबीनेशन स्पैनर combination spanner
4. रिंग स्पैनर ring spanner
5. फेस स्पैनर face spanner
6. एडजेस्टेबल फेस स्पैनर adjustable face spanner
7. हुक स्पैनर hook spanner
8. एडजेस्टेबल हुक स्पैनर adjustable hook spanner
9. एडजेस्टेबल स्पैनर adjustable spanner
10. मंकी स्पैनर monkey spanner
11. ‘टी’-सॉकेट स्पैनर ‘T’ socket spanner
12. ऑफसेट सॉकेट स्पैनर offset socket spanner
13. ट्यूबलर बॉक्स स्पैनर tubular box spanner
14. रैचेट रिंच ratchet wrench
15. चैन पाइप रिंच chain pipe wrench
16. पाइप रिंच pipe wrench
17. स्ट्रैप रिंच strap range
18. एलन की Allen key
19. टूल पोस्ट स्पैनर tool post spanner
20. लीवर जॉ रिंच liver jaw wrench

ओपन एंडेड स्पैनर open ended spanner

यह सबसे अधिक उपयोग में लाए जाने वाला स्पैनर spanner होता है। उस spanner के एक सिरे पर एक खुला खाँचा होता है, जो नट और बोल्ट के हेड की दो समान्तर सतहों के बीच की दुरी के बराबर होता है। इस खांचे में नट या बोल्ट के हेड को फंशाकर लीवर पर बल लगाते हैं। यह खांचा spanner की अछ के साथ 15 अंश का कोण बनता है। ये spanner 6, 8, 10, 12, पीस के सैट में मिलते हैं, तथा ये स्पैनर spanner दो प्रकार की होती है।

1. सिंगल एंडेड ओपन स्पैनर single ended open spanner
2. डबल एंडेड ओपन स्पैनर double ended open spanner

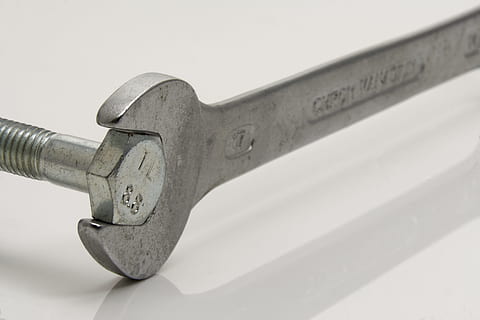

सिंगल एंडेड ओपन स्पैनर single ended open spanner

सिंगल एंडेड ओपन स्पैनर single ended open spanner इस प्रकार के स्पैनर में केवल एक ही सिरे पर मुंह बना होता है, तथा यह एक मात्र ही साइज के नट को या बोल्ट को खोल सकता है और बंद कर सकता है। इस स्पैनर में एक तरफ हैंडल ही बना होता है जहां पर पकड़ कर ताकत लगाई जाती है।

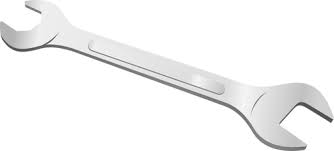

डबल एंडेड ओपन स्पैनर double ended open spanner

डबल एंडेड ओपन स्पैनर double ended open spanner यह स्पैनर भी लगभग सिंगल एंडेड ओपन स्पैनर single ended open spanner की तरह ही होता है, डबल एंडेड ओपन स्पैनर में दोनों सिरों पर अलग-अलग साइज का मुंह बना हुआ होता है। इसलिए यह स्पैनर दो साइजों के नट या बोल्ट को खोलने या बंद करने के लिए पर्याप्त होता है।

क्लोज्ड एंडेड स्पैनर closed ended spanner

इस प्रकार के स्पैनर में एक तरफ हैंडल तथा दूसरी तरफ बाहर से गोल-आकार तथा अंदर से हेक्सागोनल या खटभुजाकार होता है। इस प्रकार के स्पिनर का सिरा खुला ना होकर बंद होता है। यह स्पैनर अलग-अलग साइज के अनुसार बनाए जाते हैं। इसमें नेट या बोल्ड के हेड के फिसलने या स्लिप होने की संभावना नहीं रह जाती है, जैसा कि इसका नाम ही क्लोज स्टैंडर्ड स्पैनर है इस से ही पता चलता है कि इसका आकार कैसा होगा।

कंबीनेशन स्पैनर combination spanner

कंबीनेशन स्पैनर combination spanner इस प्रकार के स्पैनर का एक सिरा खुले मुंह वाला तथा दूसरा सिरा बंद मुंह वाला होता है, तथा दोनों का साइज एक समान ही होता है। इसीलिए इसे एक साइज के नट बोल्ट को खोलने या बंद करने के लिए प्रयोग किया जाता है। यह स्पैनर दो तरह के स्पैनर्स का कॉन्बिनेशन है, पहला क्लोज्ड एंडेड स्पैनर तथा दूसरा ओपन एंडेड स्पैनर।

रिंग स्पैनर ring spanner

रिंग स्पैनर ring spanner इस प्रकार के स्पिनर के दोनों सिरे गोल तथा कुछ ऑफ सेट दिए होते हैं, जिसके बीच में छेद होता है। इसके होल में 12 खाँचे बने होते हैं जो नेट पर लगाने पर उसके सभी किनारों को फसा लेता है। इसलिए इसके फिसलने या स्लिप होने की संभावना कम हो जाती है। रिंग स्पैनर को 12 प्वाइंट बॉक्स रिंच 12 point box wrench के नाम से भी जाना जाता है। इसके दोनों सिरों के साइज अलग-अलग बनाए जाते हैं, जैसे- 14-15, 16-17, 18-19, 20-21, आदि इसी तरह के बनाए जाते हैं।

फेस स्पैनर face spanner

फेस स्पैनर face spanner, ऐसे नट या बोल्ट जिनका हेड या सिरा बनाना संभव नहीं होता है तो उसके फेस पर दो होल या फिर कह सकते हैं दो ब्लाइंड होल आमने सामने बनाए जाते हैं, जिससे इन नेट या बोल्ट को खोला या बंद किया जा सके। उसके लिए ‘U’ आकार का एक स्पैनर बनाया गया है, ‘U’ आकार की दोनों पिनें बोल्ट हेड के बने हॉल में फंसाकर बलपूर्वक नट या बोल्ट को खोला या बंद किया जा सके।

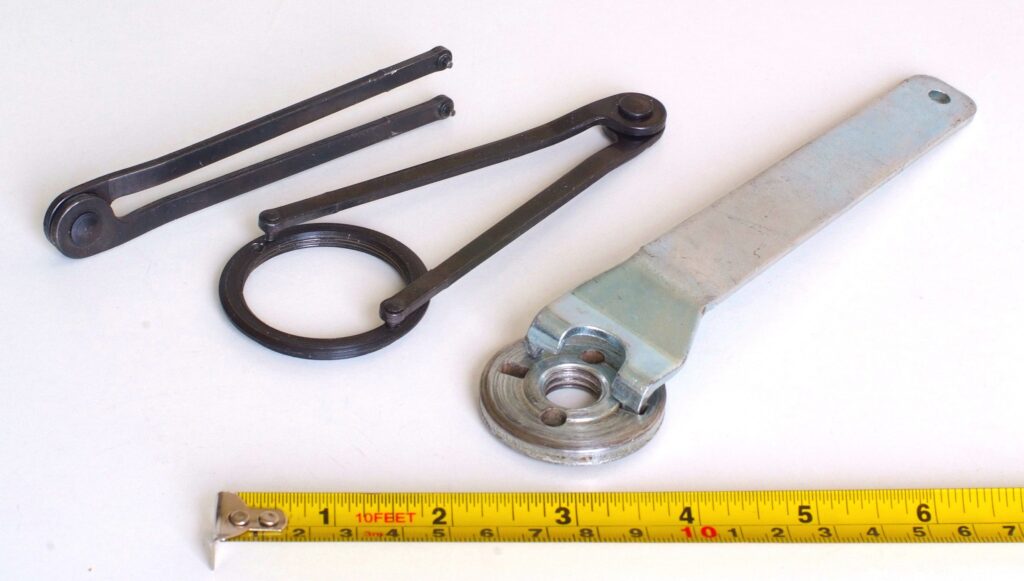

एडजेस्टेबल फेस स्पैनर adjustable face spanner

एडजेस्टेबल फेस स्पैनर adjustable face spanner इस तरह के स्पैनर डिवाइडर या कैलीपर की तरह दो भुजाएं वाली होती है। जो कि एक सिरे पर रिबेट द्वारा जुड़ी हुई होती है, तथा दूसरे सिरे पर एक एक दिन लगी होती है। आवश्यकता के अनुसार इन पिनों के बीच की दूरी को घटाया या बढ़ाया जा सकता है। इसके द्वारा किसी भी ऐसे नट या बोल्ट को खुला या बंद किया जा सकता है।

हुक स्पैनर hook spanner

हुक स्पैनर hook spanner इस तरह के स्पैनर मैं 90 अंश के एक वृत्त के सेंटर में एक सिरे पर हुक तथा दूसरे सिरे पर हैंडल बना हुआ होता है। इस हुक को नट या बोल्ट की परिधि पर बने छेद या स्लॉट में फसा कर आवश्यकतानुसार खोला या बंद किया जाता है।

एडजेस्टेबल हुक स्पैनर adjustable hook spanner

एडजेस्टेबल हुक स्पैनर adjustable hook spanner यह स्पैनर हुक स्पैनर जैसा ही होता है परंतु इसके वृत्ताकार सेंटर के बीच में एक जोड़ लगा दिया जाता है, जिससे यह अधिक बड़े या छोटे वृत्ताकार नट या बोल्ट को खोलने या बंद करने में सक्षम हो जाता है।

एडजेस्टेबल स्पैनर adjustable spanner

एडजेस्टेबल स्पैनर adjustable spanner यह ओपन एंडेड स्पैनर open ended spanner का सुधरा हुआ एक रूप होता है। इसमें खुले हेड के खाँचे को घटाया या बढ़ाया जा सकता है। तथा एक ही एडजेस्टेबल स्पैनर कई साइज के नट या बोल्ट को खोलने या बंद करने के लिए इस्तेमाल किया जाता है।

इसमें एक जबड़ा फिक्स होता है तथा दूसरा जबड़ा मूवेबल होता है। मूवेबल जॉ को इसमें लगे एक स्क्रू से मूव किया जाता है। इसका प्रयोग हल्के कार्यों के लिए किया जाता है। इसकी साइज इनकी कुल लंबाई से लिया जाता है, जैसे- 1500 मिलीमीटर, 300 मिलीमीटर आदि।

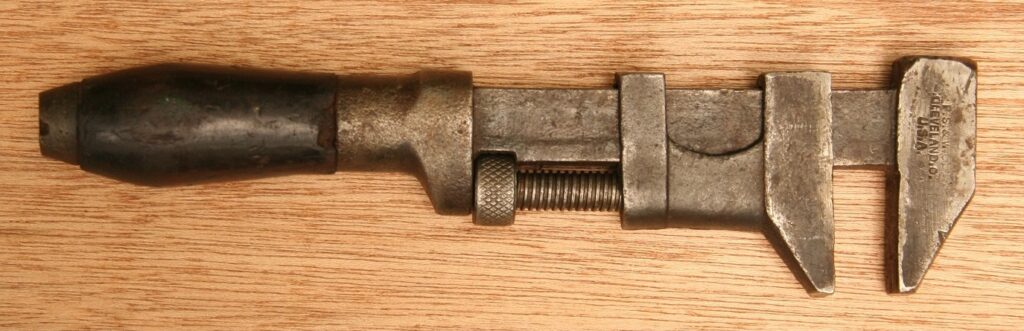

मंकी स्पैनर monkey spanner

मंकी स्पैनर monkey spanner, इस स्पैनर को नट या बोल्ट के विभिन्न साइजों के अनुसार एडजस्ट किया जाता है। मंकी स्पैनर monkey spanner दिखने में बर्नियर जैसा होता है। पहला जबड़ा फिक्स तथा दूसरा जबड़ा मूवेबल होता है, मूवेबल जबड़े को चलाने के लिए इसमें नर्लिंग हेड वाला एक स्क्रू लगा होता है। यह एडजेस्टेबल स्पैनर की तुलना में अधिक मजबूत माना जाता है, तथा भारी कार्यों के लिए उपयोग में लाया जाता है।

‘टी’-सॉकेट स्पैनर ‘T’ socket spanner

‘टी’-सॉकेट स्पैनर ‘T’ socket spanner, टी सॉकेट स्पैनर किसी उपकरण में गहराई में लगे नट या बोल्ट को खोलने या टाइट करने के लिए प्रयोग में लाया जाता है। यह स्पैनर ‘टी’ के आकार का स्पैनर होता है, जिसमें एक किनारे पर नट व बोल्ट के आकार के अनुरूप सॉकेट बने होते हैं, तथा दूसरे सिरे पर घुमाने के लिए बल लगाने के लिए एक हैंडल भी लगा होता है। हर साइज के लिए अलग-अलग ‘टी’ सॉकेट स्पैनर होता है।

यह भी पढ़ें :-

• वर्नियर कैलिपर कितने प्रकार के होते हैं?
• हैमर के प्रकार?
• गेज के प्रकार?

ऑफसेट सॉकेट स्पैनर offset socket spanner

ऑफसेट सॉकेट स्पैनर offset socket spanner, विशेष परिस्थितियों में जहां पर ‘टी’ सॉकेट स्पैनर से काम नहीं हो पाता है, वहां पर ऑफसेट सॉकेट स्पैनर का प्रयोग किया जाता है। इस स्पैनर की नेक को 90 अंश पर मुड़कर इसे हैंडल के रूप में प्रयोग किया जाता है। यहां भी अलग-अलग साइजों में मार्केट में उपलब्ध होता है।

ट्यूबलर बॉक्स स्पैनर tubular box spanner

ट्यूबलर बॉक्स स्पैनर tubular box spanner, जैसा कि नाम से ही पता चल रहा है कि यह स्पैनर एक पाइप को ढलाई करके या फोर्ज करके इसके हेड पर नट या बोल्ट के आकार के अनुरूप बना दिया जाता है। इसके दोनों सिलेबस अलग-अलग साइज भी बनाया जाता है। इसके बाद दोनों और एक-एक होल कर दिया जाता है। इस होल में हेंडिल डालकर खोलने या बंद करने के लिए बल लगाया जा सकता है।

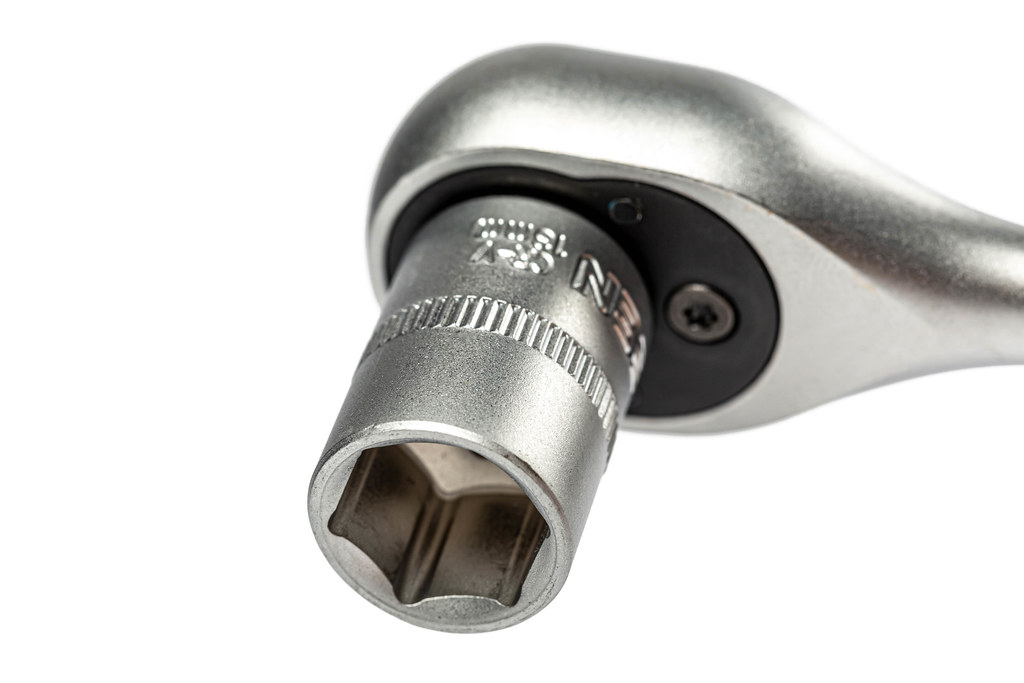

रैचेट रिंच ratchet wrench

रैचेट रिंच ratchet wrench के मुख्यता: 2 भाग होते हैं, रैचेट हैंडल या बॉक्स स्पैनर या सॉकेट। बॉक्स को नेट या बोल्ट हेड में फंसा कर, रैचेट हैंडल के सहायता से उसे घुमाया जाता है। रैचेट के मैकेनिक की सहायता से हैंडल को आगे पीछे चलाने पर बॉक्स एक ही दिशा में घूमता है। आवश्यकता के अनुसार विपरीत दिशा में घुमाने के लिए इसमें एक लीवर लगा होता है। इसका सबसे बड़ा लाभ यह होता है कि स्पैनर को बार-बार नट या बोल्ट हेड पर सेट नहीं करना पड़ता है।

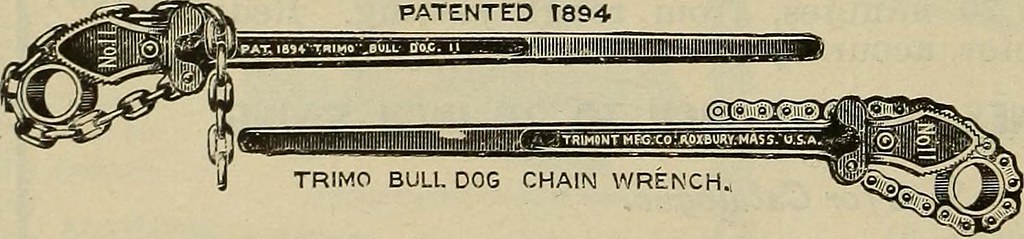

चैन पाइप रिंच chain pipe wrench

चैन पाइप रिंच chain pipe wrench, इसमें रेंज के एक सिरे पर दो प्लेटें लगी होती हैं, इन प्लेटों के सिरों पर खांचे बने हुए होते हैं तथा एक चेन रिबेट द्वारा इनमें जुड़ी हुई होती है। पाइप को पकड़ने के लिए इसमें एक पाइप पर लपेटकर रिंच में बने ग्रुप में फंसा दिया जाता है। अब रिंच को घुमाने पर पाइप रिंच के साथ ही घूम जाता है।

पाइप रिंच pipe wrench

पाइप रिंच pipe wrench, इसमें हेंडिल में एक सिरे पर स्थिर जबड़ा होता है तथा दूसरा जबड़ा एक नट की सहायता से आगे तथा पीछे चलाया जाता है। दोनों जबड़ों पर दांते कटे होते हैं, इससे किसी भी पाइप पर यह आसानी से पकड़ बनाया जाता है। इसका साइज रिंच की पूरी लंबाई द्वारा लिया जाता है, जैसे- 150 MM. 300 MM. अदि।

स्ट्रैप रिंच strap range

स्ट्रैप रिंच strap range, जब पाइप रिंच तथा चैन पाइप रिंच के द्वारा किसी पाइप को पकड़ते हैं तो पाइप पर निशान पड़ जाते हैं। मुलायम धातुओं के पाइप तो दब ही जाते हैं, इसमें चेन के स्थान पर एक कैनवास बोल्ट व क्लिप लगा होता है। बैल्ट को क्लिप में लगाकर पाइप को कस लिया जाता है, इससे पाइप की सतह खराब नहीं होती है।

एलन की Allen key

एलन की Allen key, मशीनों में कई तंग स्थान पर एक विशेष प्रकार के हेड वाले स्क्रु या बोल्ट प्रयोग में लाए जाते हैं, जिसे एलेन-स्क्रू कहा जाता है। इनके हेड सिलैंड्रिकल होते हैं तथा इनकी बाहरी सतह सीधी नर्लिंग की गई होती है। इसके हेड के बीच में हेक्सागोनल होल बना होता है।

इस होल में एलेन-की को लगाकर घुमाया जाता है, खोलने या बंद करने के लिए। यह ऐलन-की एक स्टील की खटभुजाकार रॉड को 90 अंश पर मोड़ कर बनाई होती है। यह मार्केट में 2 mm. से लेकर लगभग 30 mm. की मोटाई तक पाए जाते हैं।

टूल पोस्ट स्पैनर tool post spanner

टूल पोस्ट स्पैनर tool post spanner, यह एक प्रकार का कंबीनेशन स्पेनर होता है जो टूल पोस्ट में टूल को पकड़ने के लिए लगे स्क्रू को कसने या खोलने के लिए प्रयोग में लाया जाता है। इसके दोनों सिरों पर वर्गाकार ग्रूव या खांचे से कटे होते हैं, इसका पहला सिरा ओपन तथा दूसरा सिरा बंद होता है।

लीवर जॉ रिंच liver jaw wrench

लीवर जॉ रिंच liver jaw wrench, यह एक विशेष प्रकार का रिंच होता है, जिसमें हम जॉब को पकड़कर लॉक भी कर सकते हैं। लॉक करने के पश्चात हाथ से छुड़ाने पर भी यह जॉब को नहीं छोड़ता है, जब तक कि इसका लॉक ना खोला जाए। इसमें एक जबड़ा फिक्स होता है तथा दूसरा एक पिन के माध्यम से बॉडी में फिट रहकर एक लीवर द्वारा जबड़े को कम या अधिक खोलता है तथा लॉक भी करता है। इस रिंच को हम प्लायर, क्लैम्प या वॉइस की तरह प्रयोग कर सकते हैं। इसका साइज इसकी पूरी लंबाई द्वारा लिया जाता है।
