डायल गेज क्या है?-What is Dial Indicator in Hindi

दोस्तों आज हम पढ़ेंगे डायल गेज क्या है? डायल गेज का कार्य सिद्धांत और डायल गेज के मुख्य पार्ट तथा डायल गेज के प्रकार व डायल गेज की विशेषताएं इस पोस्ट में जानेंगे कृपया पूरा पढ़े।

डायल गेज क्या है?

डायल गेज क्या है?डायल इंडिकेटर यांत्रिक औद्योगिक माप अनुप्रयोगों में उपयोग किया जाने वाला एक बहुत ही महत्वपूर्ण मापक यंत्र है। डायल इंडिकेटर्स को छोटे मापने वाले उपकरण के रूप में परिभाषित किया जा सकता है जिसका उपयोग यांत्रिक घटक के एक निश्चित विचलन को मापने के लिए कई यांत्रिक साधनों में किया जा सकता है। डायल इंडिकेटर के विभिन्न घटकों के संदर्भ में, यह पिनियन, लीवर और साथ ही गियर द्वारा बनाया जाता है। हालांकि, यह कहा जा सकता है कि एक डायल इंडिकेटर का उपयोग ज्यादातर एक ऑपरेटर द्वारा रैखिक सतह के विचलन को मापने के लिए किया जाता है। साथ ही, इस मापने वाले उपकरण का वास्तविक उपयोग एक मापक यंत्र है। इसलिए, डायल संकेतक एक मानक डिवाइस के मूल्य के साथ एक तैयार डिवाइस के विचलन की तुलना करते हैं जो ऑपरेटरों को यह सुनिश्चित करने में मदद करता है कि तैयार डिवाइस का वेल्यू सही टॉलरेंस के अंदर है।

डायल गेज का कार्य सिद्धांत

डायल इंडिकेटर का पूर्व पार्ट, प्लंजर अपनी पीछे में एक रैक रखता है और रैक और पिनियन के बीच संपर्क बनाने के लिए गियर पर स्लाइड करता है। प्लंजर को डायल इंडिकेटर के अंदर इस तरह से जोड़ा जाता है कि वह अपनी धुरी पर घूम सके। इसलिए, माप के सटीक लेबल को सुरक्षित करने के लिए, ऑपरेटरों द्वारा इसे प्रतिबंधित करने के लिए एक प्रोव का उपयोग किया जा सकता है। मार्गदर्शन के लिए ऑपरेटरों द्वारा पिन लगाया जाता है। इसके अलावा, कॉइल स्प्रिंग की मदद से प्लंजर अपनी स्थिति पर बना रहता है। रैक पर पिनियन ने उनके बीच संबंध बनाया और गियर घूमता है जो एक ही धुरी पर लगा होता है। इसलिए, माप को बढ़ाने के लिए गियर और पिनियन को एक दूसरे के साथ जोड़ा जाता है। उसके बाद, दूसरा गियर दूसरे पिनियन के साथ और वे तीसरे पिनियन के साथ मिल जाते हैं। इसलिए, प्रक्रिया यहां समाप्त होती है और ऑपरेटर द्वारा एक वैल्यू दर्ज किया जा सकता है।
चित्र में दिखाए गए का अल्पतमांक या लीस्ट काउंट 0.01mm है, यह कम से कम 10 माइक्रोन या 0.01mm की वैल्यू को पढ़ सकता है।

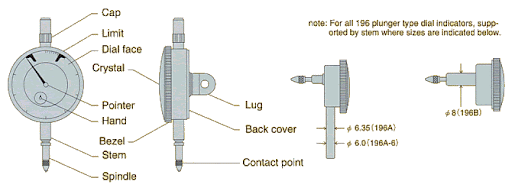

डायल गेज के मुख्य पार्ट

  1. गोल डायल बॉडी (Circular dial body)
  2. राउंड ग्रजुएटेड डायल (Round graduated dial)
  3. पॉइंटर (Pointer)
  4. गियर ट्रेन (Gear train)
  5. लीवर (Lever)
  6. प्लंजर (Plunger)

डायल गेज के प्रकार

डायल संकेतकों के प्रकार कई अलग-अलग प्रकार के डायल संकेतक मौजूद हैं, जो उनके आकार, कनेक्शन विधि और उनके फेस पर प्रदर्शित जानकारी के प्रकार जैसे कारकों द्वारा विभेदित हैं।

  1. बैलेंस्ड रीडिंग डायल गेज
  2. कंटीन्यूअस डायल गेज
  3. रिवर्स्ड बैलेंस्ड डायल गेज
  4. रिवर्स्ड कन्टीन्यूअस डायल गेज
  5. टेस्ट डायल गेज
  6. प्लंजर डायल गेज
  7. लीवर डायल गेज

डायल गेज की विशेषताएं

  1. इसे लंबी अवधि तक परेशानी मुक्त और भरोसेमंद रीडिंग देनी चाहिए।
  2. शून्य रीडिंग प्राप्त करने के लिए हेड को मापने पर आवश्यक दबाव पूरे रेंज पर स्थिर रहना चाहिए।
  3. सूचक को मापने वाले सुई की गति की दिशा को इंगित करना चाहिए।
  4. रीडिंग की सटीकता विभिन्न आकारों और श्रेणियों की नज़दीकी सीमा के भीतर होनी चाहिए।
  5. मापक सुई की गति सटीकता को प्रभावित किए बिना किसी भी दिशा में होनी चाहिए।

उपयोग

  1. संकरी या कम सीमाओं के बीच दो ऊँचाइयों या दूरियों की तुलना करना।
  2. ज्यामितीय रूप में त्रुटियों को निर्धारित करने के लिए जैसे अंडाकार, गोलाई और शंकु।
  3. विरूपण और संपीड़न जैसे सटीक माप लेने के लिए।
  4. समांतरता, वर्गाकारता और संरेखण जैसी सतहों की स्थितिगत त्रुटियों को निर्धारित करने के लिए।
  5. केंद्रों के बीच एक उपयुक्त सटीक बार का उपयोग करके खराद केंद्रों के संरेखण की जांच करना।
  6. मिलिंग मशीन आर्बर्स की सत्यता की जांच करने के लिए और टेबल सरफेस या वाइस के साथ शेपर आर्म की समानता की जांच करना।

लाभ

  • अकुशल कर्मचारी भी डायल इंडिकेटर का उपयोग कर सकते हैं क्योंकि इसका उपयोग करना बहुत आसान है और इसका कार्य सिद्धांत भी बहुत आसान है।
  • डायल गेज का उपयोग करके समान संपर्क दबाव प्राप्त किया जा सकता है।
  • इसके अलावा कॉन्टैक्ट प्रेशर भी बहुत कम होता है जिससे मैकेनिकल कंपोनेंट पर किसी तरह का असर नहीं पड़ता है।
  • तापमान परिवर्तन कारण डायल संकेतक प्रभावित नहीं हो सकते।
  • बड़े पैमाने पर उत्पादन के संबंध में सबसे प्रभावी मापक यंत्रों में से एक है।
  • डायल इंडिकेटर द्वारा मिनट भिन्नता का पता लगाया जा सकता है।
  • इस माप उपकरण की सटीकता बहुत सटीक होने के साथ-साथ बहुत किफायती भी है।
  • इस उपकरण की बहुमुखी प्रतिभा उपयोगकर्ताओं को इस उपकरण के साथ विचलन को मापने के लिए प्रेरित करती है।
  • यांत्रिक घटकों को बहुत जल्दी मापा जा सकता है।
  • साथ ही यह पोर्टेबल भी होता है।

नुकसान

पिछले खंड में, डायल संकेतक के बारे में कई लाभों पर चर्चा की गई है। इसलिए, इस खंड में, इस माप उपकरण के महत्वपूर्ण नुकसानों पर संक्षेप में चर्चा की गई है।

  • प्लंजर और बेयरिंग के टूटने के कारण ऑपरेटर द्वारा एक महत्वपूर्ण और ध्यान देने योग्य त्रुटि का पता लगाया जा सकता है।
  • गियर्स के संबंध में, इसमें कुछ बैकलैश है इसलिए, डायल इंडिकेटर को इस मुद्दे से अलग नहीं किया जा सकता है। इस प्रकार, बैकलैश समस्याओं के कारण ऑपरेटरों द्वारा कई बार त्रुटि का पता लगाया जा सकता है।
  • प्लंजर की लंबवत गति के कारण कभी-कभी यह अत्यधिक अंदर चला जाता है जिसके कारण संपर्क दबाव बढ़ जाता है। नतीजन, डिवाइस के भीतर त्रुटि होती है।

निष्कर्ष

दोस्तों आज हमनें पढ़ा डायल गेज क्या है? डायल गेज का कार्य सिद्धांत और डायल गेज के मुख्य पार्ट तथा डायल गेज के प्रकार व डायल गेज की विशेषताएं इस पोस्ट में हमने पढ़ा। धन्यवाद।
